Комплексный наружный распределительный щит JP представляет собой многофункциональное устройство для наружной установки, объединяющее в себе функции учета электроэнергии, отвода линий и компенсации реактивной мощности; он оснащен средствами защиты от короткого замыкания, перегрузки, перенапряжения и утечки тока; отличается компактными размерами, привлекательным внешним видом, экономичностью и практичностью. Устанавливается на опорах трансформаторов, закрепленных на столбах, и является идеальным распределительным оборудованием нового поколения для модернизации городских и сельских электросетей.
Описание
маркер
Обзор
Комплексный наружный распределительный щит JP представляет собой многофункциональное устройство для наружной установки, объединяющее в себе функции учета электроэнергии, отвода линий и компенсации реактивной мощности; он оснащен средствами защиты от короткого замыкания, перегрузки, перенапряжения и утечки тока; отличается компактными размерами, привлекательным внешним видом, экономичностью и практичностью. Устанавливается на опорах трансформаторов, закрепленных на столбах, и является идеальным распределительным оборудованием нового поколения для модернизации городских и сельских электросетей.
Технические характеристики
| Номер | Название | единица | Данные |
| 1 | Мощность трансформатора | KVA | 30-400 |
| 2 | Номинальное рабочее напряжение | V | AC400 |
| 3 | Рабочее напряжение вспомогательной цепи | V | AC220,AC380 |
| 4 | Номинальная частота | HZ | 50 |
| 5 | Номинальный ток | A | ≤630 |
| 6 | Номинальный ток срабатывания по точке падения | A | Регулируемый в диапазоне 30–300 |
| 7 | Степень защиты | IP44 |
Схема конструкции корпуса
Габаритные размеры вертикального корпуса
Габаритные размеры корпуса
Габаритные размеры горизонтального корпуса
| Мощность трансформатора | Номер проекта | L | W | H |
| 30-100KVA | 01,06 | 800 | 450 | 700 |
| 30-250KVA | 02,04,07,09 | 900 | 500 | 700 |
| 100-400KVA | 03,05,08,10 | 1100 | 600 | 800 |
Примечание: приведенные выше размеры носят ориентировочный характер
Габаритные размеры вертикального корпуса
| Мощность трансформатора | Номер проекта | L | W | H |
| 30-100KVA | 01,06 | 600 | 450 | 1000 |
| 30-250KVA | 02,04,07,09 | 700 | 500 | 1000 |
| 100-400KVA | 03,05,08,10 | 800 | 600 | 1100 |
Примечание: приведенные выше размеры носят ориентировочный характер
Инструкции по размещению заказа
Модель изделия, количество;
Тип конструкции изделия (вертикальная, горизонтальная);
Модели и технические параметры основных компонентов;
Прочие особые требования.
связаться с нами
Сопутствующие популярные продукты
Низковольтное выдвижное распределительное устройство MNS
Шкафы низковольтного выдвижного типа данной серии представляют собой модульные конструкции, собранные на заводе из стандартных модулей (FBA).
Низковольтное устройство компенсации реактивной мощности GGJ
Поскольку данное устройство позволяет эффективно улучшить коэффициент мощности электрической нагрузки, снизить потери в линии и повысить фактическую нагрузочную способность трансформатора, оно обеспечивает значительный эффект энергосбережения.
Блочная комплектная трансформаторная подстанция высокого и низкого напряжения заводской готовности YBW-12
Данный продукт полностью соответствует стандарту GB17467 «Готовые подстанции высокого и низкого напряжения».
Низковольтное выдвижное распределительное устройство GCS
Низковольтные выдвижные распределительные шкафы GCS применяются в системах электрораспределения на электростанциях, а также в нефтяной, химической, металлургической, текстильной промышленности и в высотных зданиях.
Комплектное распределительное устройство кольцевой сети с вакуумным выключателем HXGN17-12
Комплектное распределительное устройство кольцевой сети с вакуумным выключателем HXGN17-12 (далее — распределительное устройство кольцевой сети) представляет собой комплектное высоковольтное распределительное устройство переменного тока на номинальное напряжение 12 кВ и номинальную частоту 50 Гц.

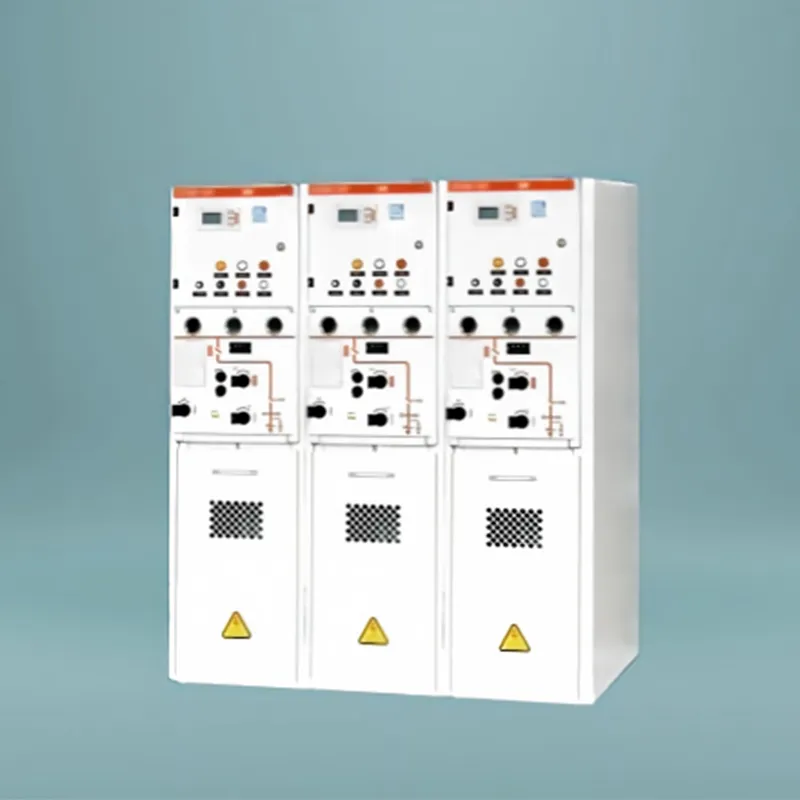

Комплектное распределительное устройство кольцевой сети с твёрдой изоляцией GTXGN-12
